二（1） 產品簡介

 波紋片全自動焊接機是我公司自行研發的用于焊接波紋片端面縫隙的全自動焊接專用機.全自動波紋片焊接機與人工焊接或其它焊接機相比，其突出優點是：1.可對不同寬度、高度的波紋片進行調節。以適應于寬度為300mm-1300mm.高度50mm-400mm的各種規格波紋片兩端面的焊接，使用范圍廣；2.能很好地對波紋片進行上下壓緊定位，工作時對波紋片二端面縫隙同時夾緊并焊接，焊接外觀整齊均勻美觀，焊接質量好；3.整機結構緊湊，整個操作過程采用觸摸屏全自動完成，生產過程中出現問題則有報警顯示，操作方便和維修容易，勞動強度低，安全性好.4.每班可焊接30-50臺，生產效率高；5.采用氬弧焊自熔.焊接幾乎沒有飛濺，設備保障率高，能節約能耗及成本。

   因此，我公司生產的波紋片全自動焊接機是一種理想的波紋片焊接設備，受到業內人士的推崇和好評。

二 （2） 機械結構

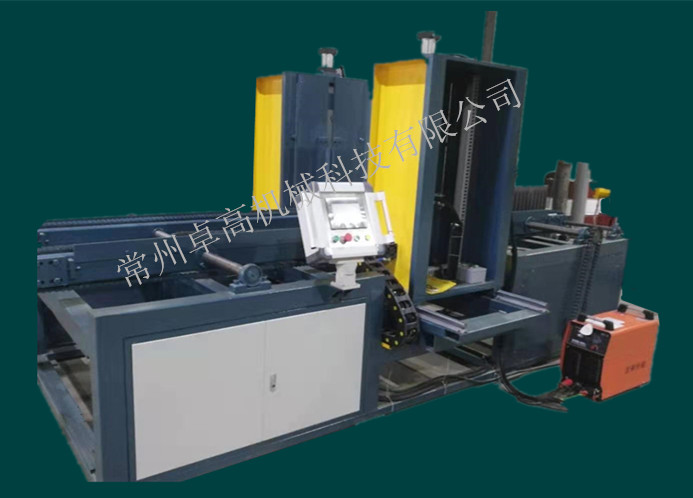

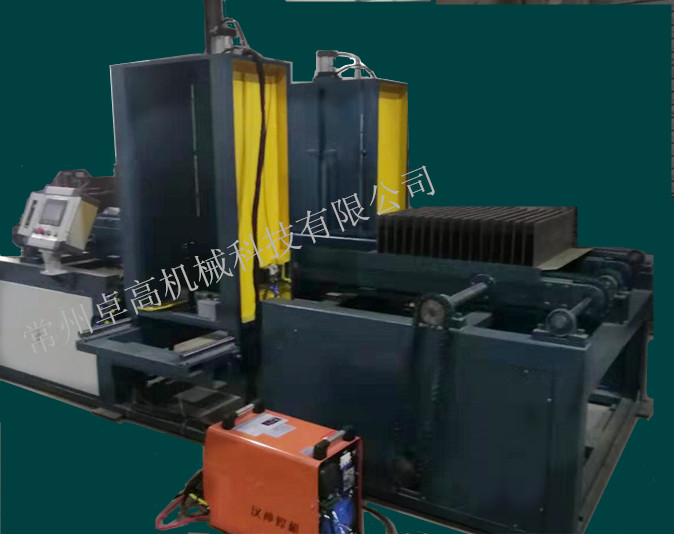

   全自動波紋片焊接機是一種結構緊湊、能保證焊接質量、適用范圍廣、生產效率高、人工勞動強度低的全自動焊接機.該焊接機由機架、工件輸送裝置、焊接倉等組成，結構緊湊、大方、美觀。

1.  機架

機架用以固定和支撐其它裝置。

2.  工件輸送裝置

工件輸送裝置采用電機驅動鏈輪-鏈條傳動。

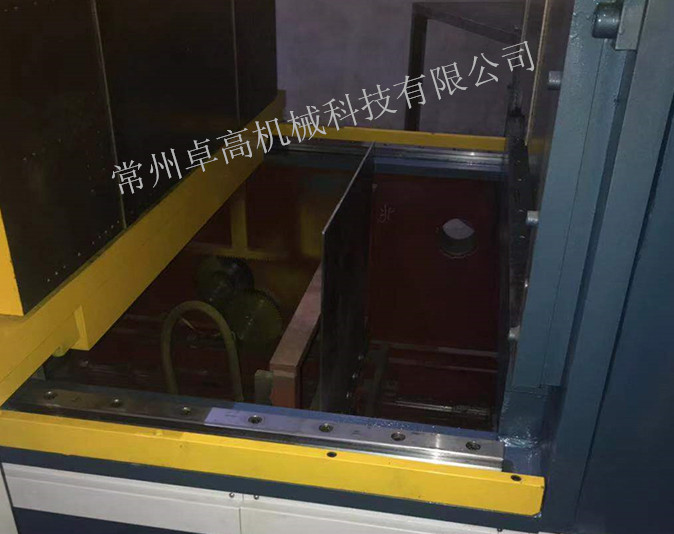

3.  焊接倉

焊接倉水平、對稱地設置在輸送裝置左右兩側上方，其底部分別

固定左右內螺紋塊，與一根二端分別為左右外螺紋的螺桿構成螺紋傳

動，且通過二水平導軌可在機架上作相向或相離移動，以調節兩焊接裝置之間的距離，適應于不同寬度波紋片的焊接。焊接倉包括：焊槍升降裝置、波紋片上下壓緊裝置和波紋片端面夾緊裝置，

   “焊槍升降裝置”設置在焊槍倉內部，一方面可防射線，另一方面是保證正確的焊接位置以及焊縫質量。

   “波紋片的左右夾緊裝置”是通過四只氣缸傳動實現壓緊。

   “波紋片端面夾緊裝置”安裝在焊接倉的內部可平移的移動框箱上，用多對四連桿機構，滑塊為驅動桿，用氣缸傳動作動力源。用以

夾緊波紋片的焊接面，限制波紋片端面熱膨脹。

二 （3）. 波紋片自動焊接機主要配置

名  稱       品   牌        產   地

傳感器        瑞科           韓國

氣缸          亞德客         臺灣

電機          華豐         蘇州

電焊機        漢神           無錫   （客戶也可品牌指定）

焊槍微調     盛凌           廣州

電源          明緯           臺灣

電源線        金牛           常州

接近開關      瑞科           韓國

開關          施耐德         法國

PLC           LG             韓國

HMI           維綸           臺灣

二 （4）波紋片自動焊機技術參數

 名     稱            規        格

波紋片寬度            300～1300mm

波紋片高度            50～400mm

波紋片節距            ≥45mm

焊接實效              22ｓ/片

輸入電壓             380V

電機功率              3KW

氣壓調節范圍          0.2～0.8Mpa
