海上風力發電具有風能穩定、運行效率高、不占土地、適宜大規模開發等優點，市場前景廣闊。探索遠距離、大容量的經濟高效輸電方式，是我國未來海上風電發展的關鍵。
目前適合遠距離輸電的方式有三種，分別為工頻高壓交流輸電、高壓直流輸電和分頻輸電。其中，分頻輸電方式兼?zhèn)淞似渌麅煞N輸電方式的優點：相比高壓交流輸電方式傳輸損耗低；相比直流輸電方式建設成本低，在80km～200km距離內輸電更具經濟性。然而分頻輸電改變了輸電系統的關鍵參數——頻率，會對輸電系統中的變壓器等設備的電磁和結構設計產生重大影響。陳飛等研究人員提出了低頻率下變壓器的特點及其關鍵技術。
低頻下硅鋼材料性能測試

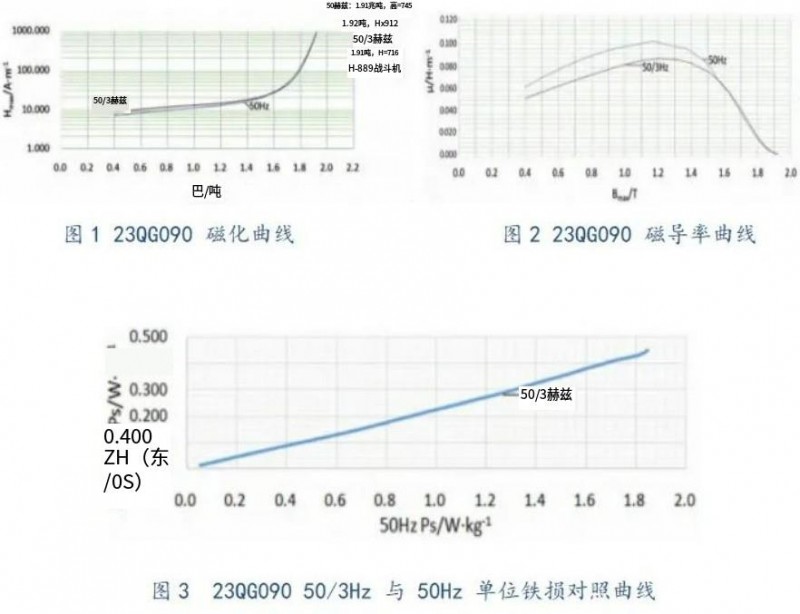

研究人員根據頻率對變壓器的影響，提出了頻率50/3Hz下變壓器的特點和其性能參數的計算方法，并通過測試頻率50/3Hz下硅鋼材料的特征曲線，提出了鐵心設計的思路。
鐵心是變壓器的磁路，其材料磁性能直接影響變壓器正常工作時的電氣特性，進而影響變壓器的性能，而表征鐵心材料磁性能很重要的一項指標就是磁化特性。由于硅鋼材料存在磁飽和現象，應使鐵心最大工作磁密不超過飽和磁密，所以變壓器設計時，應了解硅鋼材料的磁化特性。
另外，計算變壓器空載電流和空載損耗時，還需硅鋼材料的單位激磁功率和單位鐵損。通常硅鋼片廠家僅提供50Hz和60Hz常用頻率下的磁化特性曲線、單位激磁功率曲線和單位鐵損曲線，所以低頻率下的磁化特性曲線、單位激磁功率曲線和單位鐵損曲線需進行測試。硅鋼片單位鐵損由磁滯損耗、經典渦流損耗和異常渦流損耗三部分組成。
其中磁滯損耗與頻率成正比，經典渦流損耗與頻率的平方成正比，而異常渦流損耗與頻率關系不明確。另外硅鋼片牌號不同，三部分占比也不同，50/3Hz下硅鋼材料的單位鐵損與50Hz下的比值也不是定值。所以，低頻率下硅鋼片單位鐵損只能依靠測試獲得。
低頻下鐵心設計
GB 1094.1《電力變壓器第1部分：總則》中規定應考慮10%的過勵磁，根據硅鋼片的測試結果得出額定電壓下的最大工作磁密Bm不應超過1.91/1.1=1.737T，與50Hz下基本相同。同時研究人員發現勵磁涌流分析頻率為50Hz變壓器空載合閘時，存在磁通突變，引起勵磁涌流，50/3Hz變壓器的激磁涌流小于50Hz變壓器的激磁涌流。
另外，由于低頻下，變壓器負載損耗一般偏大，即變壓器的繞組直阻大，磁通暫態分量衰減加快，進一步有助于減小激磁涌流的幅值和衰減時間。因此鐵心裝配結構設計一般頻率為50/3Hz變壓器的體積和重量約為50Hz的2倍，鐵心裝配結構設計可參考變壓器3倍容量的結構強度進行設計。
同時研究人員還根據測試頻率50/3Hz下絕緣材料的介電常數，提出了50/3Hz下的絕緣結構。研究人員認為：
（1）頻率降低對變壓器鐵心的影響最大，通過增加鐵心截面積或/和繞組匝數確保鐵心在1.1倍額定電壓下，最大工作磁密不飽和，導致變壓器體積和重量增加。考慮綜合成本，可適當降低變壓器效率。
（2）當磁密大于1.55T（一般變壓器磁通大于1.55T）時，50/3Hz下的磁導率與50Hz下的基本相同。所以，50/3Hz下鐵心的飽和磁密與50Hz下的基本相同。
（3）50/3Hz的變壓器激磁涌流幅值和衰減時間都比50Hz下的要小。
（4）50/3Hz下變壓器油和絕緣紙板（浸油）的介電常數比50Hz下的略有上漲，但可忽略。頻率50/3Hz的絕緣結構設計可參照50Hz下的進行。
