山東電工仿真分中心自成立以來，認真貫徹集團黨委各項決策部署，秉承特高壓精神，緊抓科技創新工作，聯合集團所屬各單位持續開展了各項仿真需求，逐步健全集團變壓器、線纜、開關、新能源等領域的仿真驗證能力，支撐集團技術登高和新業務發展，提升集團行業影響力，推進服務能源互聯網和新型電力系統建設。
仿真分中心作為集團級仿真驗證團隊，目前擁有專業驗證人員13人，其中副高及以上人員6名、碩士學歷11名；引進了Infolytica、VEI，ANSYS、Creo、SoftTeam等多款行業領先的專用、通用仿真軟件，配置十余臺高性能工作站，能針對各類高端電力裝備開展電、磁、熱、力、流等多物理場、多介質、多效應的綜合分析驗證。仿真分中心圍繞電力裝備仿真技術，緊抓科技創新工作，聯合重慶泰山、智能電氣、山東日立、重慶博瑞、常州東芝等單位持續開展了6項仿真需求。

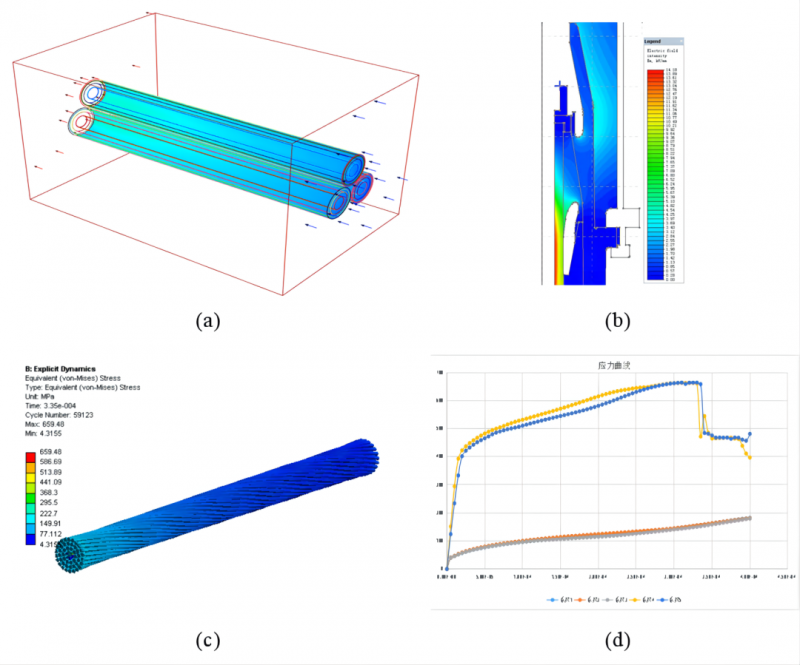

重慶泰山《電纜受力及載流量影響因素分析》項目進行試驗研究受時間、地域、環境影響較大，仿真分中心采用電-磁-流-固多物理場耦合的方法仿真了新型結構電纜和鎧裝電纜在不同敷設條件下的熱場分布，分析了應力錐絕緣材料、應力錐金屬部分曲率半徑以及屏蔽層實際電場分布，為提升電纜的載流量、保障GIS終端電纜安全運行提供了理論支撐。為解決線纜鋼芯鋁絞線（ACSR) 每層股絲節徑比不同、左右旋形態交替、股絲間的接觸摩擦復雜等問題，采用準靜態仿真方法，研究了ACSR結構參數對其拉伸力學性能的影響，用仿真的手段獲得了電纜的極限拉斷力，為后續電纜的結構設計、線夾選型提供了重要依據。

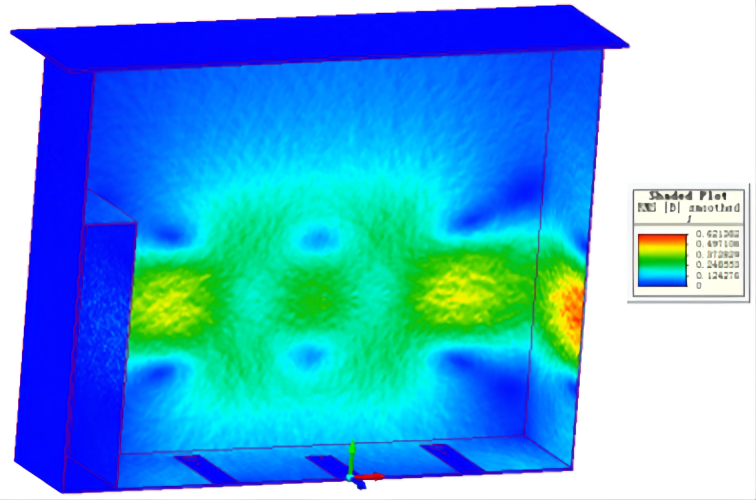

智能電氣《35千伏新能源發電用變壓器磁場仿真》項目面臨漏磁分析復雜、結構件磁密測量困難等問題，仿真分中心加強仿真能力建設，通過分析局部過熱關鍵點，基于工程經驗選取合適的經驗系數，不斷提高求解精度，最終獲得了各結構件的磁場分布、磁密、損耗等參數，排除了結構件可能存在的過熱風險，有效保證了變壓器的安全可靠運行，為一系列電壓等級的漏磁場設計提供了技術參考。

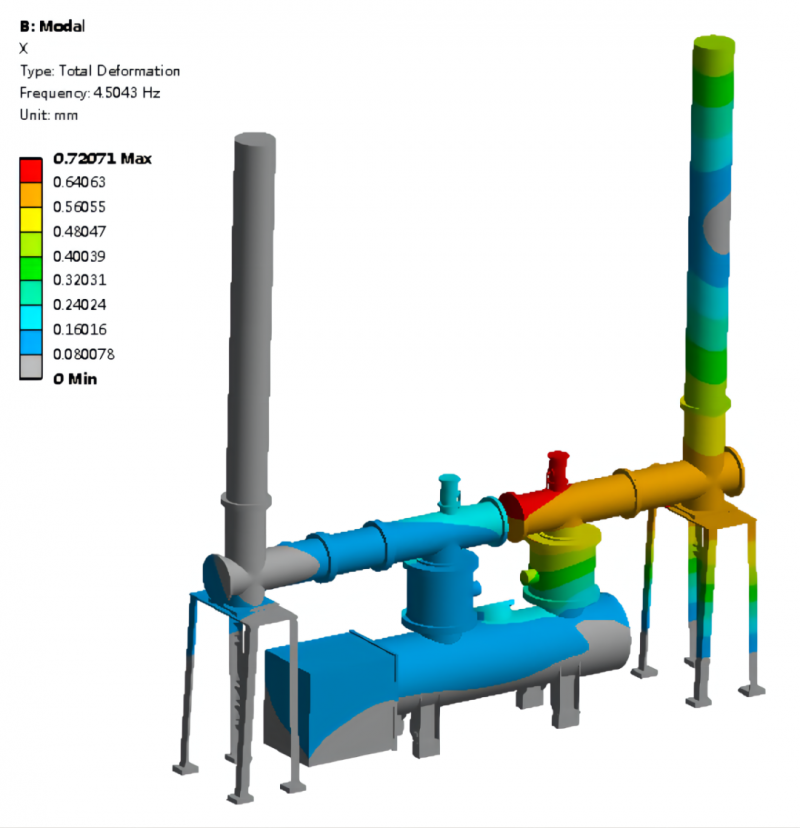

仿真分中心聯合山東日立開展了《組合電器抗震計算》項目，鑒于組合電氣設備結構復雜、規模龐大，在振動臺上考核其抗震性能不僅難度高而且耗費大，仿真分中心采用有限元方法對550千伏GIS和HGIS開展了9級烈度抗震仿真研究，分析了斷路器、套管支架等結構的抗震強度，以降低地震過程中電氣設備的易損性、提高電氣設備的抗震性能，為高烈度地震地區的特高壓產品設計提供了技術支撐。

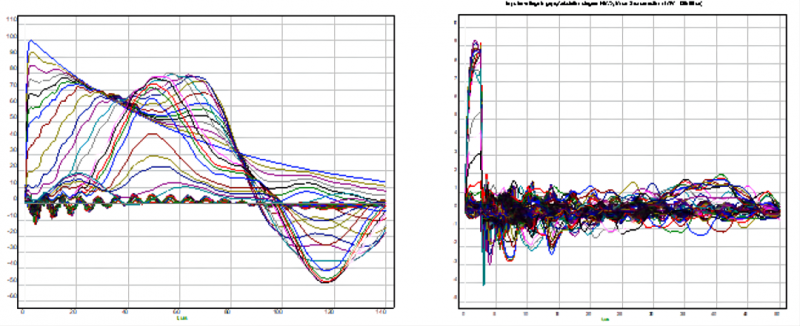

重慶博瑞中標“希臘150千伏”及“肯尼亞132千伏”項目，高壓D接全絕緣、雷電沖擊對線圈及絕緣結構考核嚴苛，重慶博瑞聯合仿真分中心進行了波過程分析，全力保障了產品可靠性。由于結構和工況特殊，通過對變壓器繞組進行全三相詳細建模，對高壓線端以及低壓首末端各種雷電沖擊工況進行模擬，基于工程經驗全面考核油道梯度、低壓傳遞過電壓等關鍵點，提出了油道布置、調整絕緣距離以及優化屏蔽方式等建議，在提高了沖擊電場和油道梯度絕緣裕度的同時，降低了產品成本，為新產品研發提供了技術支撐。

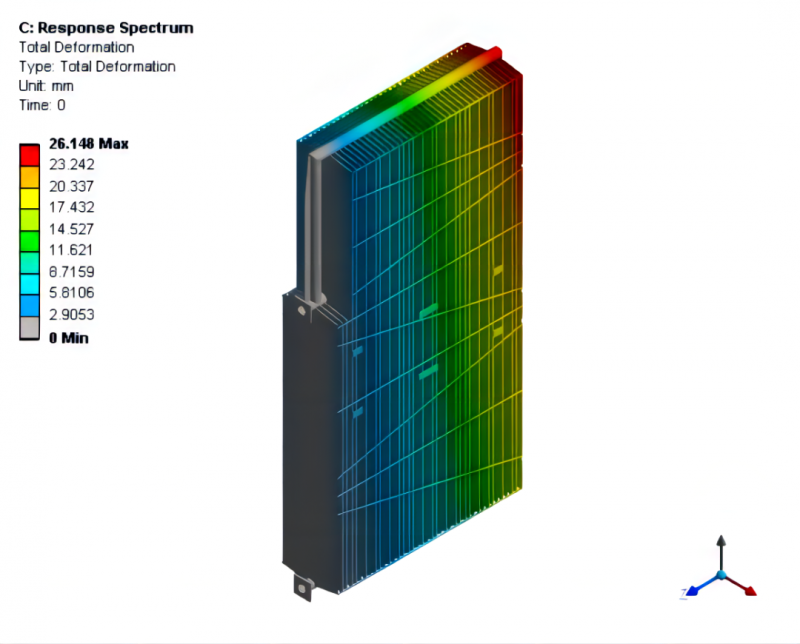

常州東芝《變壓器運行狀態下鵝頸式片散的響應譜分析》項目關系到電力裝備的可靠性，仿真分中心采用有限元方法分析了鵝頸片散的模態特性和地震響應，發現高烈度地震作用下變壓器箱體與鵝頸片散間有強烈的動力相互作用，該動力相互作用放大了片散加強裝置受到的地震作用。采用調整連接管道壁厚、改變加強裝置外形等結構優化措施，減小了動力相互作用，提高了鵝頸片散的安全性能。
仿真分中心作為集團級仿真驗證團隊，目前擁有專業驗證人員13人，其中副高及以上人員6名、碩士學歷11名；引進了Infolytica、VEI，ANSYS、Creo、SoftTeam等多款行業領先的專用、通用仿真軟件，配置十余臺高性能工作站，能針對各類高端電力裝備開展電、磁、熱、力、流等多物理場、多介質、多效應的綜合分析驗證。仿真分中心圍繞電力裝備仿真技術，緊抓科技創新工作，聯合重慶泰山、智能電氣、山東日立、重慶博瑞、常州東芝等單位持續開展了6項仿真需求。
重慶泰山《電纜受力及載流量影響因素分析》項目進行試驗研究受時間、地域、環境影響較大，仿真分中心采用電-磁-流-固多物理場耦合的方法仿真了新型結構電纜和鎧裝電纜在不同敷設條件下的熱場分布，分析了應力錐絕緣材料、應力錐金屬部分曲率半徑以及屏蔽層實際電場分布，為提升電纜的載流量、保障GIS終端電纜安全運行提供了理論支撐。為解決線纜鋼芯鋁絞線（ACSR) 每層股絲節徑比不同、左右旋形態交替、股絲間的接觸摩擦復雜等問題，采用準靜態仿真方法，研究了ACSR結構參數對其拉伸力學性能的影響，用仿真的手段獲得了電纜的極限拉斷力，為后續電纜的結構設計、線夾選型提供了重要依據。
智能電氣《35千伏新能源發電用變壓器磁場仿真》項目面臨漏磁分析復雜、結構件磁密測量困難等問題，仿真分中心加強仿真能力建設，通過分析局部過熱關鍵點，基于工程經驗選取合適的經驗系數，不斷提高求解精度，最終獲得了各結構件的磁場分布、磁密、損耗等參數，排除了結構件可能存在的過熱風險，有效保證了變壓器的安全可靠運行，為一系列電壓等級的漏磁場設計提供了技術參考。
仿真分中心聯合山東日立開展了《組合電器抗震計算》項目，鑒于組合電氣設備結構復雜、規模龐大，在振動臺上考核其抗震性能不僅難度高而且耗費大，仿真分中心采用有限元方法對550千伏GIS和HGIS開展了9級烈度抗震仿真研究，分析了斷路器、套管支架等結構的抗震強度，以降低地震過程中電氣設備的易損性、提高電氣設備的抗震性能，為高烈度地震地區的特高壓產品設計提供了技術支撐。
重慶博瑞中標“希臘150千伏”及“肯尼亞132千伏”項目，高壓D接全絕緣、雷電沖擊對線圈及絕緣結構考核嚴苛，重慶博瑞聯合仿真分中心進行了波過程分析，全力保障了產品可靠性。由于結構和工況特殊，通過對變壓器繞組進行全三相詳細建模，對高壓線端以及低壓首末端各種雷電沖擊工況進行模擬，基于工程經驗全面考核油道梯度、低壓傳遞過電壓等關鍵點，提出了油道布置、調整絕緣距離以及優化屏蔽方式等建議，在提高了沖擊電場和油道梯度絕緣裕度的同時，降低了產品成本，為新產品研發提供了技術支撐。
常州東芝《變壓器運行狀態下鵝頸式片散的響應譜分析》項目關系到電力裝備的可靠性，仿真分中心采用有限元方法分析了鵝頸片散的模態特性和地震響應，發現高烈度地震作用下變壓器箱體與鵝頸片散間有強烈的動力相互作用，該動力相互作用放大了片散加強裝置受到的地震作用。采用調整連接管道壁厚、改變加強裝置外形等結構優化措施，減小了動力相互作用，提高了鵝頸片散的安全性能。
