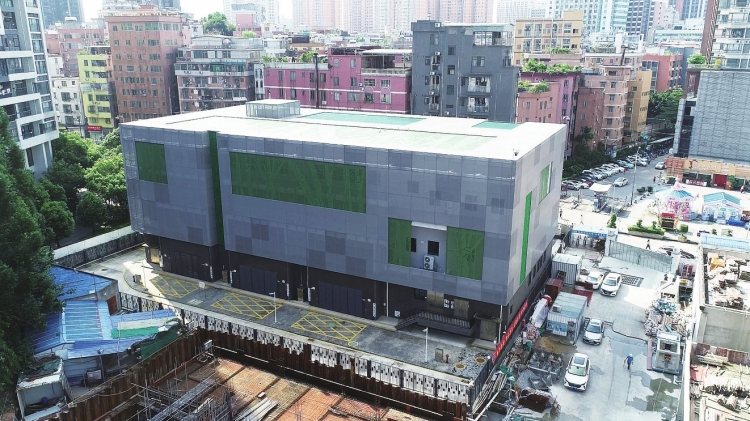

坐落在高密度居住區的“超靜音”示范變電站。 洪林 攝
要不是有人說這是個變電站，我還以為是個倉庫呢。聽說變電站有嗡嗡的聲音，我住的地方離它不遠，沒有聽到這樣的聲音，夜晚睡覺也聽不到。”8月31日，住在廣東省廣州市白云區白水塘社區附近的居民宋先生說。
宋先生提到的變電站，就是廣東電網公司廣州供電局110千伏嘉業變電站，這也是全國首個高密集居住區“超靜音”示范變電站，位于廣州市白云區同和街道白水塘社區。嘉業變電站歷時兩年建成，項目的周邊有合一國際、云裳麗影等居住小區，變電站本身采用全戶內布置，進出線均為電纜，變電站外立面也做了有針對性的提升，和諧融入到周邊景觀。
嘉業變電站四周緊鄰居民住宅區，如何能在咫尺之間和諧相處，解決居民關心的噪音問題已成為該座變電站最具特色的“黑科技”。
吸阻隔“三法寶”
將變電站噪音“內部消化”
來到嘉業變電站周邊，可以發現這座外觀簡潔時尚的變電站被居民樓環繞包圍，究竟是什么樣的技術能讓建站者有信心把變電站矗立在群樓之間呢？
其實，變電站運行時，站內變壓器、通風機等設備噪聲具有頻率單一、傳播距離遠、穿透性強、可聽度強等特點，其中變壓器噪聲中低頻特性突出，并出現有調聲（在總體聲音里出現的具有明顯音調特性的可聽聲）。而風機噪聲則主要為空氣動力性噪聲和機械噪聲，具有聲壓級高、頻帶寬的特點，因站址距敏感建筑物很近，降噪難度非常大。
嘉業變電站坐落在居民建筑密集區且群樓建筑均為高層，如果采用傳統的噪聲控制措施將不能有效控制低頻噪音傳播，這就需要采用專門針對100赫茲、200赫茲低頻有調聲的噪聲控制技術，同時配合其他多種降噪技術來解決近距離降噪這個高難度系數的問題。
廣州供電局用全方位、多維度的新形式建造技術把嘉業變電站的噪音“內部消化”。變電站設計者用專業規劃噪聲控制設計，將主變室墻體采用夾心混凝土砌塊、實心鋼筋混凝土結構、磚墻相結合的方式打造。主變室采用“檢修口隔聲封閉+進風口消聲+室內墻面吸聲處理”的綜合措施，檢修通道口采用聲學超構材料與傳統降噪材料相結合的復合吸隔聲門，進風口裝設阻抗復合進風消聲器，四周墻體鋪設基于聲學超構材料的吸聲體進一步對主變室噪聲進行“消化”。主變室采用的基于聲學超構材料的吸聲體，同時采用設置“1.0毫米鍍鋅孔板+無紡布+超細纖維玻璃棉+125毫米超結構材料+空氣層+1.0毫米鍍鋅背板”的吸聲結構進行降噪。主變風機房排風口外接排風管處設置了主被動復合式通風管路消聲器，同時在風機房上方采用由396根消聲柱組合成的陣列式消聲器，不僅滿足變電站運行的通風和采光要求，又進一步達到更好的降噪效果。經過多管齊下的創新降噪措施后，變電站噪聲較傳統降噪方法在100赫茲、200赫茲低頻有調聲降噪5分貝左右，進一步實現變電站“超靜音”的目標。
可復制可推廣
將打造一批“超靜音”變電站
項目投產后，廣州生態環境監測中心站、北京馨科華環保監測技術有限公司分別作為第三方，對嘉業變電站廠界及敏感點進行噪聲監測，監測結果顯示，變電站夜間敏感點噪聲測試值為46.5分貝，優于國家二類標準，并有效消除低頻有調聲，達到“超靜音”效果，這標志著廣州供電局變電站噪音環境治理技術又向前邁了一大步。
“46.5分貝不僅僅是數值，它拉近了變電站和社會公眾之間的關系，解決了廣大群眾一直以來關心的噪音問題。即便是夜深人靜的環境中，居民也絲毫感受不到一絲噪音。”廣州供電局變電管理一所運行部高級經理龔森介紹道。
社會公眾的迫切需求推動了不斷追求先進環保的變電站建造技術，讓變電站在不斷提供優質電能的同時，更好地融入到周邊景觀，最大限度降低對居民生活的打擾。
嘉業變電站建設過程中，廣州供電局克服工期緊、任務重，交通堵塞、疫情防控、現場管控難度大等困難，黨員帶頭在“急、難、險、重”任務面前迎難而上，克服一切困難保證工期不延誤，保障設備健康運行，為優化用電營商環境，提升供電服務質量添磚加瓦。施工人員克服了“超靜音”技術應用新、交通疏解難、線路施工難和疫情防控壓力大等困難，最終安全、優質、高效、零缺陷完成投產任務。
“這個超靜音變電站不僅噪聲處理效果令人滿意，而且改造成本經濟，具有較高的推廣價值。”廣州供電局規劃部高級經理王立峰說。
未來，廣州供電局將繼續做好變電站和降噪設施的運維和監測，不斷積累運行經驗，持續當好標桿示范，打造一批具有推廣價值的“超靜音”變電站。
（洪林 陳宇健）
