KBSG系列礦用隔爆型干式變壓器

一、產品描述及技術指標：

1.礦用防爆干式變壓器KBSG作為井下用電設備的配電裝置，功能完善，性能可靠，經濟實用，不僅適用于煤礦井下有瓦斯、煤塵爆炸危險的環境，也適用于煤炭、冶金、化工、建材等行業的礦山、選煤廠、鋼鐵廠、電廠、港口等惡劣環境條件。

2. 舉例：型號KBSG-1250/6礦用隔爆型干式變壓器；

          K——礦用；

          B——隔 爆 型；

          S——三相；

          G——干式；

          1250——額定容量；

                 6——一次額定電壓

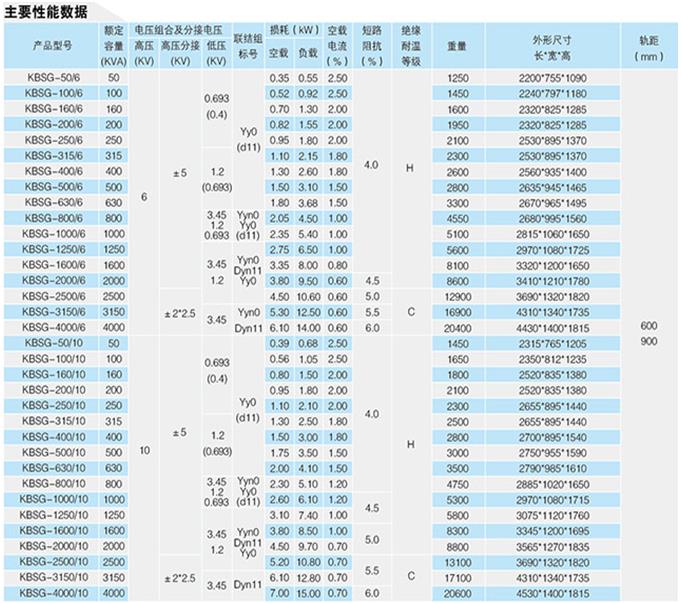

      3.技術指標：


二、特性優點及變壓器材料說明
1.該產品有良好散熱性能和絕緣性能，可在高溫高濕等較惡劣環境條件下正常運行。
2.按用戶特殊性能要求設計。
a.變壓器鐵芯采用縱向“階梯疊”結構。無毛刺，鐵芯應壓緊并采用浸漆分層絕緣以減少渦流損失。鐵芯的磁通密度選擇在變壓器在負分接運行時，不會飽和；
b.變壓器絕緣水平為H級，絕緣按連續運行設計。當變壓器按大額定容量運行時，其溫升不應超過125K；
c.承受短路能力，應執行GB1094.5-85標準中的有關規定。變壓器能承受低壓側出口三相短路，高壓側母線為無窮大電源供給的短路電流，繞組不變形，部件不發生損壞。當?shù)蛪簜?cè)出口處發生直接短路時，變壓器的鐵芯、線圈及絕緣不應損壞；
d.負載能力，自然空氣冷卻（AN）時，在規定的運行條件下，變壓器應連續輸出額定容量；
e.溫升極限，移動式變電站的溫升極限應滿足GB6450-86中的要求；

三、使用環境條件
1.海拔高度 ：≤1000m；
2. 環境溫度：上限＋40℃，下限－5℃；
3.相對濕度：空氣相對濕度不大于95％（25℃時）；
4. 無強烈顛簸、震動和與垂直面傾斜度不超過15°的環境；
5.可使用在含有爆炸危險的甲烷、煤塵的空氣中，但無足以腐蝕金屬和破壞絕緣的氣體和蒸汽；
6. 無滴水的場所或有防淋水設施的環境；
7. 電源電壓的波形近似于正弦波，三相電源電壓近似對稱。
8. 凡不符合上述使用條件，應與我們協商決定。

四、用戶在購買時，請明確以下幾點
1.變壓器的基本型號、規格、容量及數量；
2.變壓器的輸出、輸入電壓；
3.外形及安裝尺寸僅供參考，如要求的尺寸需要改變，須在訂貨時說明。
