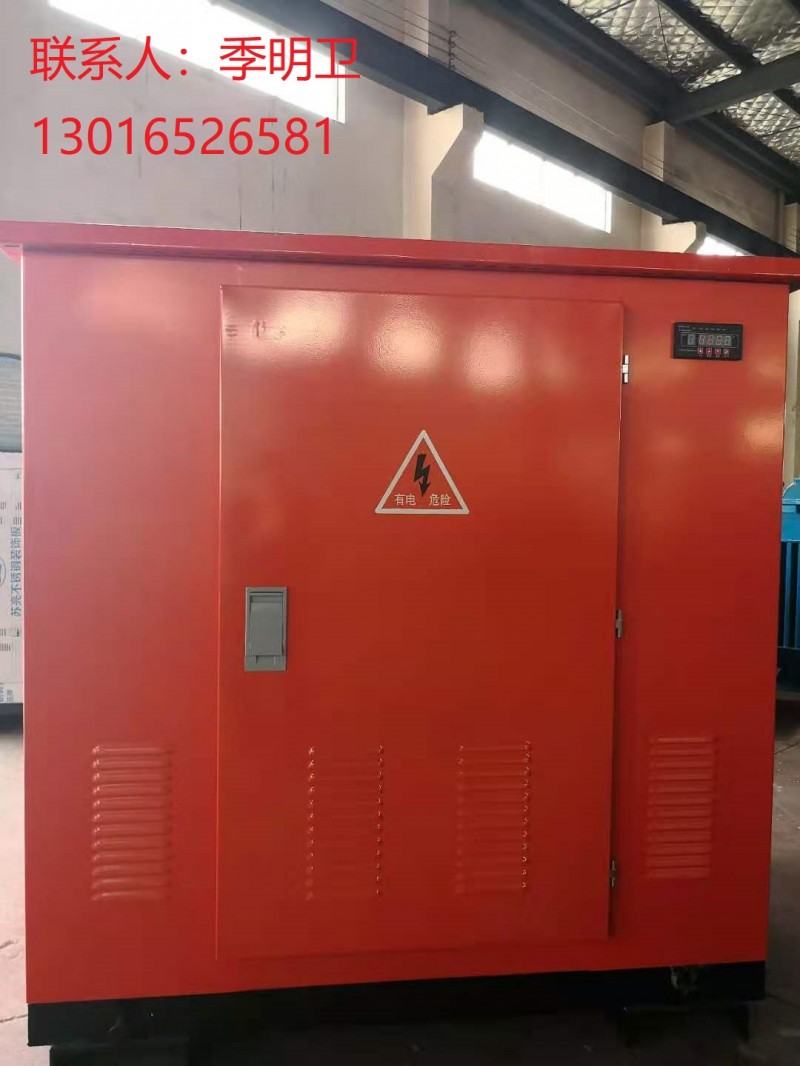

1、礦用干式變壓器用途

礦用干式變壓器KSG13是礦用變壓器的一種，也稱為礦用一般型干式變壓器，主要用于不存在爆炸危險的金屬與非金屬礦山，為礦山和礦井下給各種設備供電，也用于公路鐵路隧道施工的供電。這里所說的礦山和礦井包括：鐵礦、銅礦、金礦、鋁礦、礬礦、石灰礦等各種金屬礦和非金屬礦。

2、環境條件

2.1 使用場所：戶內。

2.2 周圍空氣溫度

最高溫度：+45℃，

最低溫度；-25℃，

    日平均值：不大于+35℃。

2.3 海拔高度：≤1000m。

2.4 環境相對濕度：

日平均：95%及以下，

月平均：90%及以下。

2.5 地震裂度：8度。

3、規程和標準

GB1094.1-1996 《電力變壓器》 第1部分  總則

GB1094.2-1996 《電力變壓器》 第2部分  溫升

GB1094.3-2003 《電力變壓器》 第3部分  絕緣水平和絕緣試驗

GB1094.5-2003 《電力變壓器》 第5部分  短路電流耐受能力

GB6450-86        干式電力變壓器

GB/T12173-2008      礦用一般型電氣設備

JB/T3955-2006     礦用一般型電力變壓器

GB4208-93        外殼防護等級(IP代碼)

IEC60726         干式電力變壓器

GB7328-87        變壓器和電抗器的聲級測定

GB/T10228-1997   干式電力變壓器技術參數和要求

GB/T17211-1998   干式變壓器負載導則

GB1094.5-85      電力變壓器 第五部分 承受短路的能力

 JB794            電機、電器和變壓器用絕緣測量耐熱分級

    CECS115：2000  干式電力變壓器選用、驗收、運行及維護規程

  4、供貨范圍

（1）干式變壓器主機

（2）外殼

 （3）風冷裝置

 （4）溫控裝置

5、技術要求

5.1設備參數(舉例說明)

型號規格     KSG-1000/10/0.69/0.4

額定容量 (自然通風時)    1000KVA

變比                     10/0.69/0.4KV

分接頭(高壓側)            ±2X2.5%

繞組連接                 Yy0(d11)

冷卻方式          空氣自冷＋風扇冷卻

絕緣水平         標準雷電沖擊耐受電壓 75kV

                  工頻耐受電壓(1min) 35kV

局部放電量       £ 10PC

絕緣等級         F級

噪聲水平         £ 60dB

空載損耗         1.77KW

負載損耗(120℃)  8.13KW

空載電流         1.0%

短路阻抗         Ud=6.0%

5.2設備結構特點

礦用干式變壓器KSG13具有安全、可靠、節能、難燃、自熄、耐潮、機械強度高、體積小、重量輕、承受短路能力強、不產生有害氣體、不污染環境和維護簡單等優點。產品性能指標優越，在整個使用壽命期間都保持極佳的電氣性能和機械性能。最適應于防火要求高、負荷波動較大以及耐熱等級高的環境中。

    礦用干式變壓器KSG13的鐵芯采用高導磁優質冷軋硅鋼片、接縫小、損耗低，噪音小。

礦用干式變壓器KSG線圈采用優質工藝繞制，層間、匝間采用耐熱絕緣材料，可在高溫環境下長期運行。高、低壓繞組全部在真空中澆注并固化,構成高強度結構。

礦用干式變壓器KS13G配有溫度控制器，當變壓器溫度過高或產品散熱裝置出現故障時，溫度控制器輸出超溫和超高溫跳閘兩組常開接點。變壓器繞組中埋設溫度檢測傳感器，配備數字溫度巡檢儀，顯示和監測點溫度值，顯示溫度報警和故障信號，并參與提升機電控系統的連鎖保護。

礦用干式變壓器KSG13配有風冷裝置，可采用空氣自冷/強迫風冷，當運行溫度超過溫控設置的溫度時自動起用強迫風冷。(溫度控制器初始溫度設置可自行調節)。

礦用干式變壓器KSG13在100%濕度條件下能正常運行，停運后不需干燥處理即可投入運行。變壓器可長期使用，具備防腐、防霉、防銹功能。
