變壓器--產品概述 (DG、SG單三相干式變壓器)
|
|
---著名品牌--國際國家標準-DG、SG系列單、三相干式變壓器，是我公司多年來采用優質材料和先進的工藝技術而生產，具有防潮、維護方便等優點，能深入負荷中心，可用于地鐵、高層建筑、機場、車站、碼頭、企業及隧道等輸配電場所。
DG、SG系列單、三相干式變壓器，主要用于交流50—60Hz，電壓不超過500V的各種供電場所、產品的各種輸入、輸出電壓、聯接組別、抽頭線組容量的分配，均可根據用戶要求進行精心設計與制造。
|
|
 變壓器--使用條件 (DG、SG單三相干式變壓器)
|
|
1、環境溫度：-15℃—+40℃
2、海拔高度：<1000m
3、相對濕度：<90%
4、安裝場所無嚴重影響變壓器絕緣的氣體蒸汽、化學沉積、灰塵、污垢及其它爆炸和腐蝕性介質。
5、凡不符合上述規定的特殊使用條件，應由使用單位和我廠協商確定。
|
|
主要技術特征 (DG、SG單三相干式變壓器)
|
|
1、輸入電壓：額定電壓±10%
2、輸出電壓：額定電壓+5%（容載）
3、效率：≥95%
4、波形失真：無附加波形失真
5、功能：具有輸入電壓、輸出電壓、電流等指示
6、保護：具有過流保護
7、可長期連續長期無人值守工作
8、絕緣電阻：≥50MΩ
9、電氣強度：工頻正弦電壓2000V歷時一分鐘無擊穿及閃絡現象
10、過載能力：二倍的額定電流，維持一分鐘。
|
|
變壓器--外形尺寸 (DG、SG單三相干式變壓器)
|
***國際標準生產
|
型號(KVA)
|
外形尺寸
長×寬×高
|
安裝尺寸
|
外殼尺寸
長×寬×高
|
變壓器重量
|
|
SG-10
|
42×21×42
|
135×310
|
70×35×77
|
90
|
|
SG-20
|
52×24×52
|
155×400
|
70×35×77
|
180
|
|
SG-30
|
55×28×65
|
165×400
|
80×40×87
|
220
|
|
SG-40
|
61×30×65
|
170×400
|
80×40×87
|
265
|
|
SG-50
|
61×30×65
|
175×400
|
100×50×104.5
|
295
|
|
SG-60
|
70×32×66
|
190×450
|
100×50×104.5
|
370
|
|
SG-70
|
70×32×66
|
190×450
|
100×50×104.5
|
400
|
|
SG-80
|
70×35×67
|
195×450
|
100×50×104.5
|
450
|
|
SG-100
|
75×35×68
|
210×450
|
100×50×104.5
|
490
|
|
SG-120
|
75×35×68
|
215×450
|
100×50×104.5
|
520
|
|
SG-150
|
85×37×68
|
230×450
|
120×65×114.5
|
650
|
|
SG-200
|
95×45×68
|
290×450
|
120×65×114.5
|
850
|
|
SG-250
|
95×45×83
|
290×450
|
120×70×124.5
|
1080
|
|
SG-300
|
105×45×95
|
290×450
|
120×70×124.5
|
1350
|
|

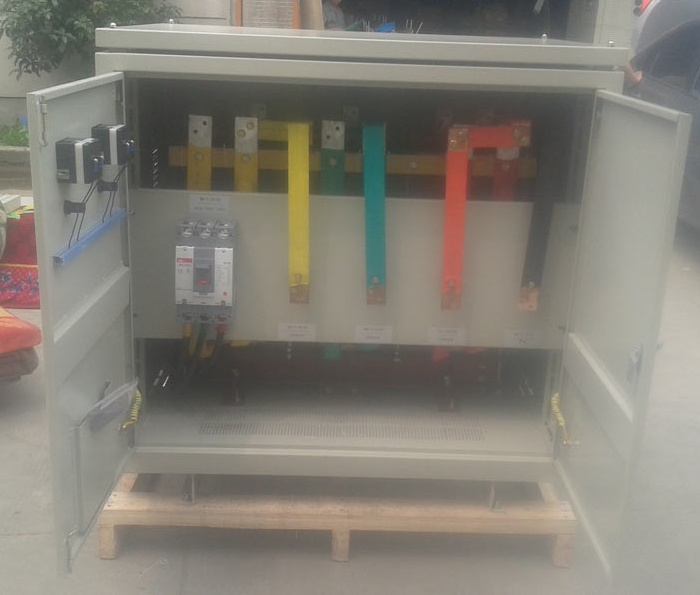

點擊圖片查看原圖
