av在线官网,毛片日韩,一级不卡毛片

亚洲精品在线观,日本a免费观看,婷婷开心综合,亚洲男同性视频,免费在线观看成年人视频,91高清国产视频,亚洲免费在线观看av

| 手機(jī)版       您好，歡迎來到變壓器市場網(wǎng)！平臺已覆蓋越南、泰國、柬埔寨、緬甸等東南亞，印度、南非、俄羅斯、加拿大等海外區(qū)域。




當(dāng)前位置: 首頁 » 市場動(dòng)態(tài) » 市場分析 » 正文
分享到：

Zr-Al-Ni-Cu-Hf塊體非晶合金的力學(xué)性能和釋能機(jī)理

放大字體  縮小字體 發(fā)布日期：2024-12-19  瀏覽次數(shù)：2722
鋯基非晶合金具有大玻璃形成能力、高斷裂強(qiáng)度和高硬度，且處于能量亞穩(wěn)態(tài)，在沖擊載荷作用下，其組元中的Zr、Al等活性元素會和O2發(fā)生強(qiáng)烈的釋能反應(yīng)，產(chǎn)生侵爆聯(lián)合毀傷效應(yīng)，具有制造新型含能破片的潛力。然而，由于鋯基非晶合金塑韌性較差，難以滿足破片在加速及釋能毀傷過程中的極端力學(xué)性能要求，直接用作破片可能會在爆炸載荷加速或著靶時(shí)就整體破碎，降低其后續(xù)穿甲釋能威力。因此開發(fā)出兼具大玻璃形成能力和一定塑韌性的鋯基非晶合金新成分是實(shí)現(xiàn)其在含能破片領(lǐng)域應(yīng)用的關(guān)鍵。

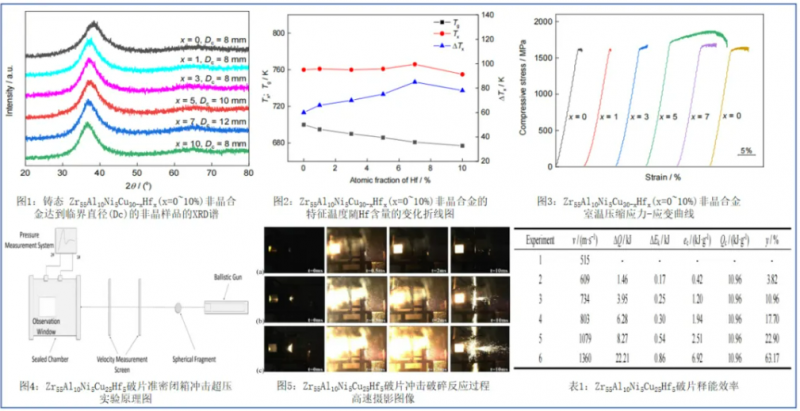

研究人員以Zr-Al-Ni-Cu合金體系為研究對象，利用XRD、DSC、SEM及萬能試驗(yàn)機(jī)等測試分析了Hf替換Cu對Zr55Al10Ni5Cu30-xHfx(x=0、1、3、5、7、10，原子分?jǐn)?shù)，%)塊體非晶合金玻璃形成能力和性能的影響。結(jié)果表明，適量Hf元素對Cu元素的替換提高了Zr55Al10Ni5Cu30塊體非晶合金的玻璃形成能力、熱穩(wěn)定性和壓縮塑性（圖1）。當(dāng)Hf含量為7%時(shí)，非晶合金具有12mm的最大臨界尺寸和85K的最大過冷液相區(qū)間。當(dāng)Hf含量為5%時(shí)，非晶合金具有13.3%的最大塑性應(yīng)變和1872.6MPa的最高斷裂強(qiáng)度，并且表現(xiàn)出明顯的“表觀硬化”和鋸齒流變現(xiàn)象，其中塑性應(yīng)變較原始成分獲得了顯著的提升（圖2-3）。采用真空壓鑄法制備了直徑9.4mm的Zr55Al10Ni5Cu25Hf5球形非晶破片，并對其進(jìn)行準(zhǔn)密閉箱沖擊超壓實(shí)驗(yàn)（圖4-5）。其沖擊釋能反應(yīng)規(guī)律為：沖擊釋能反應(yīng)隨著沖擊速率的增加而加劇。在600~1000m/s低速區(qū)間，破片超壓峰值隨沖擊速率的增加緩慢增大。在1000~1400m/s高速區(qū)間，破片超壓峰值隨沖擊速率的增加急劇增大。破片的臨界超壓速率約為600m/s，當(dāng)沖擊速率為1360m/s時(shí)，超壓峰值達(dá)到最大值0.3291MPa。Zr55Al10Ni5Cu25Hf5破片的能量釋放主要來自沖擊過程中其金屬組元與O2之間的燃燒反應(yīng)，且釋能效率具有速率相關(guān)性。在低速率區(qū)間內(nèi)，Zr55Al10Ni5Cu25Hf5破片的釋能效率隨撞擊速率的增加而緩慢增大，在高速率區(qū)間內(nèi)，釋能效率隨著速率的增加急劇增大。當(dāng)速率為1360m/s時(shí)，破片具有最大釋能效率63.17%，此時(shí)破片的能量密度為6.92kJ/g（圖6）。






特別提示：本信息由相關(guān)企業(yè)自行提供，真實(shí)性未證實(shí)，僅供參考。請謹(jǐn)慎采用，風(fēng)險(xiǎn)自負(fù)。


[ 市場動(dòng)態(tài)搜索 ]  [ ]  [ 告訴好友 ]  [ 打印本文 ]  [ 關(guān)閉窗口 ]



相關(guān)市場動(dòng)態(tài)
推薦市場動(dòng)態(tài)
點(diǎn)擊排行
