一起110kV斷路器偷跳引起的10kV備自投裝置拒動事故分析

放大字體  縮小字體 發布日期：2024-11-07  瀏覽次數：3168
針對一起110kV斷路器因機構原因偷跳，10kV備自投裝置未動作，導致10kV母線失電壓的事故，廣西電網公司柳州供電局的單國棟在2024年第6期《電氣技術》上撰文詳細分析10kV備自投裝置的動作邏輯及其拒動原因，并結合此次事故提出相應的防范措施，以期為類似事故的處理提供參考。

隨著區域電網之間的聯系日益緊密，主網架構逐漸加強，配電網的改造增多，新型保護裝置得到大量使用，保護裝置之間的配合顯得尤為重要。備自投裝置可以實現電力系統中備用電源的自動切換。當主電源故障或退出運行時，備自投裝置能夠迅速切換到備用電源，以保證關鍵電網的供電可靠性。作為一種安全自動控制裝置，備自投裝置在電力系統中起著重要作用。

1  系統圖及設備運行情況

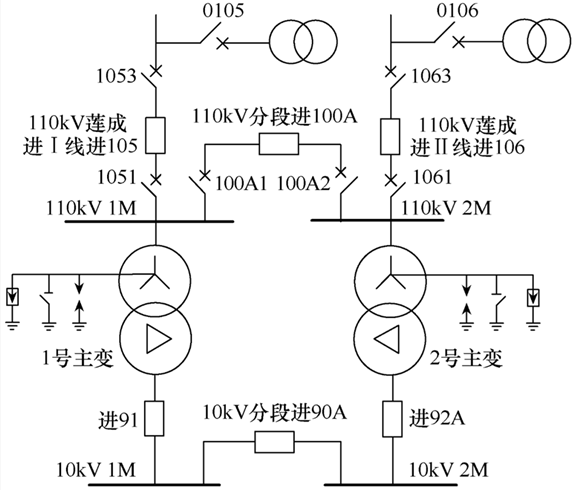

110kV進德站主接線方式為內橋接線，110kV 1M、2M無母線電壓互感器（potential transformer, PT），采用線路PT重動后，作為110kV母線電壓。低壓側10kV系統為不接地運行方式。110kV進德站一次系統接線如圖1所示。



系統運行方式如下：110kV蓮成進Ⅰ線進105斷路器運行，110kV蓮成進Ⅱ線進106斷路器運行，110kV分段斷路器進100A分位；1號主變10kV側進91斷路器運行，2號主變10kV側進92A斷路器運行，10kV分段斷路器進90A熱備用。10kV備自投裝置方式3、方式4（分段備自投）充電滿。
事故發生時，110kV蓮成進Ⅰ線進105斷路器由于機構問題發生跳閘，10kV 1M母線失電壓。10kV備自投裝置未動作。

2  檢查與試驗
2.1  設備檢查
事故發生后，專業人員立即進站收集相關信息，發現2023年12月7日14:03:51—17:06:31期間，110kV進德站110kV蓮成進Ⅰ線進105斷路器多次發控制回路斷線信號。經事后檢查發現，110kV蓮成進Ⅰ線進105斷路器控制回路斷線是由105斷路器跳閘回路的斷路器輔助觸頭動作不到位所致。
17:16:32.768，110kV蓮成進Ⅰ線進105斷路器機構箱內斷路器輔助觸頭擊穿，進105斷路器跳閘。
檢查10kV備自投裝置告警，保護裝置充電燈亮，無動作信號及報文；檢查裝置外觀無異常，電壓、電流回路無異常，功能及出口壓板均在投入狀態。
2.2  10kV備自投裝置試驗分析

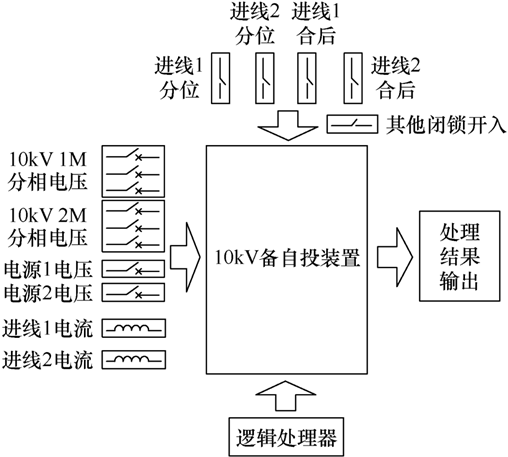

10kV備自投裝置方式3、方式4（分段備自投）功能一致，以方式3（跳1號主變10kV側進91斷路器、合10kV分段斷路器進90A）為例。10kV備自投裝置輸入輸出示意圖如圖2所示。



此次試驗主要模擬帶負荷試驗和110kV蓮成進Ⅰ線進105斷路器偷跳兩種工況下，10kV備自投裝置的動作行為。兩種工況下備自投裝置動作情況見表1。

表1中相關名詞含義如下：電源1，110kV 1M A相電壓，經110kV蓮成進Ⅰ線進105線路PT重動；電源2，110kV 2M A相電壓，經110kV蓮成進Ⅱ線進106線路PT重動；進線1電流，1號主變10kV側進91斷路器電流；進線2電流，2號主變10kV側進92A斷路器電流；進線1斷路器位置，1號主變10kV側進91斷路器分位；進線2斷路器位置，2號主變10kV側進92A斷路器分位。

3  10kV備自投裝置拒動分析
3.1  前提條件
從2.2節的現場試驗可知，110kV蓮成進Ⅰ線進105斷路器偷跳時，10kV備自投裝置能夠動作的條件如下：
1）1號主變10kV側進91斷路器電流滿足無電流判據。
2）10kV 1M母線三相失電壓。
3）電源1失電壓。
顯然，110kV蓮成進Ⅰ線進105斷路器跳閘時，前兩個條件均能滿足。因此，分析電源1是否失電壓成為關鍵。
3.2  110kV蓮成進Ⅰ線進105斷路器偷跳后的電壓、電流分析

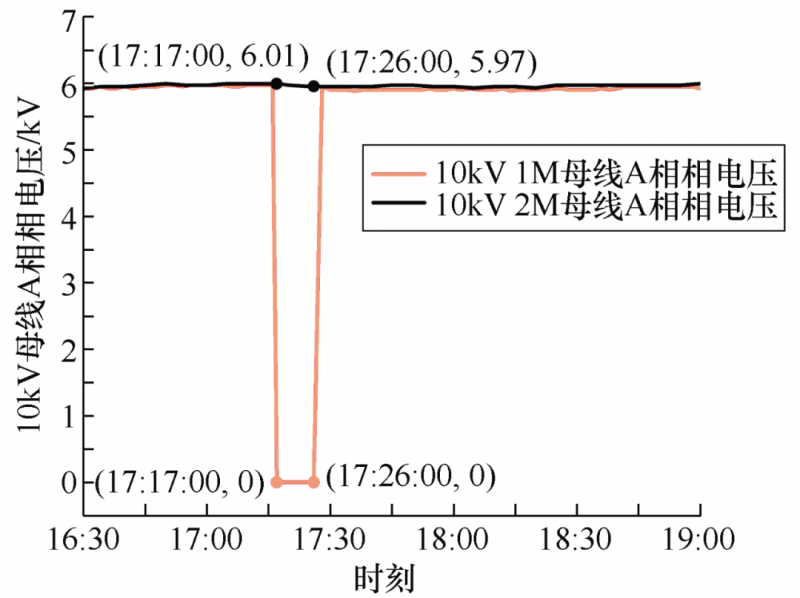

17:16:32.768，110kV蓮成進Ⅰ線進105斷路器偷跳；17:17:00，10kV 1M母線失電壓，17:26:10.866，值班調度員合上110kV分段斷路器進100A，10kV 1M母線電壓恢復正常。110kV蓮成進Ⅱ線進106斷路器一直在合位，10kV 2M母線電壓保持正常，未失電壓。10kV 1M、2M母線電壓波形如圖3所示。



1號主變10kV側進91斷路器電流波形如圖4所示，具體時序與10kV 1M母線電壓情況一致。

綜上所述，滿足3.1節動作條件1）和2）。

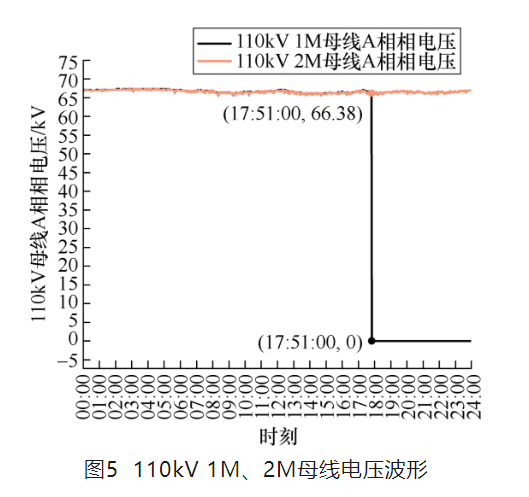

110kV 1M、2M母線電壓波形如圖5所示，17:16:32.768—17:26:10.866，110kV 1M A相電壓保持正常，不滿足10kV備自投裝置動作條件3），10kV備自投裝置拒動。
17:50:21.882，值班調度員斷開110kV蓮成進Ⅰ線進1053刀開關，110kV 1M母線失電壓，如圖5所示。以上分析各動作時序如圖6所示。
綜上所述，10kV備自投拒動原因?yàn)椋弘娫?電壓不滿足失電壓條件。因此，需要對其電壓二次回路做進一步檢查。



3.3  二次電壓回路檢查

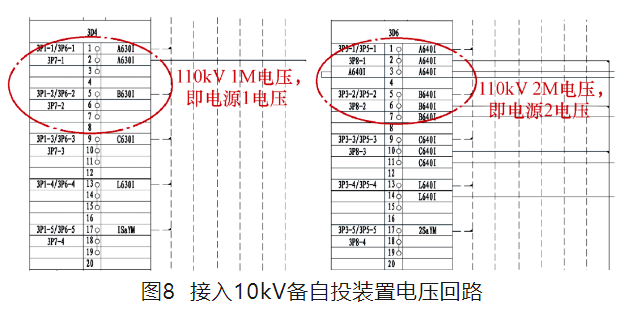

110kV蓮成進Ⅰ線進105電壓重動回路如圖7所示，接入10kV備自投裝置電壓回路如圖8所示。110kV蓮成進Ⅰ線進105線路PT重動后，作為110kV 1M母線電壓，10kV備自投裝置電源1電壓即取自重動后A630Ⅰ。110kV蓮成進Ⅱ線進106線路PT重動后，作為110kV 2M母線電壓，10kV備自投裝置電源2電壓即取自重動后A640Ⅰ。
110kV 1M母線電壓、110kV 2M母線電壓能否正常、電源1和電源2電壓是否正常，均取決于重動回路中的斷路器輔助觸頭。
3.4  斷路器輔助觸頭檢查
經檢查，110kV蓮成進Ⅰ線進105斷路器機構箱內SA37與SA39（常開觸頭）、SA32與SA30（常閉觸頭）接入線路PT重動回路。
110kV蓮成進Ⅰ線進105斷路器分閘后，常開觸頭打開，常閉觸頭閉合。此時，若常閉觸頭未閉合或閉合不到位，未能使圖7中1ZJ1～1ZJ8復歸線圈勵磁，1ZJ1～1ZJ8常開觸頭仍然閉合不返回，即110kV 1M母線和電源1電壓保持正常。此時，10kV備自投裝置不動作。






現場拆除110kV蓮成進Ⅰ線進105斷路器輔助機構（105斷路器在分閘位置），使用萬用表電阻擋測量常閉輔助觸頭SA32和SA30，電阻無窮大；測量另一副常閉輔助觸頭SA34和SA36，電阻為2.8Ω。因此，可判斷常閉觸頭SA32和SA30未閉合，無法使雙位置線圈勵磁，導致電源1仍然有電壓，10kV備自投裝置不動作。110kV蓮成進Ⅰ線進105斷路器輔助結構如圖9所示。
3.5  操作過程中的問題
12月6日08:53:55.954，值班調度員操作斷開110kV蓮成進Ⅰ線進105斷路器，未報110kV 1M母線失電壓信號。此時，110kV蓮成進Ⅰ線進105斷路器常閉觸頭SA32和SA30已出現故障，未能正常閉合；08:58:37.767，110kV蓮成進Ⅰ線進1053分閘，圖7中1ZJ1～1ZJ8雙位置線圈勵磁，報110kV 1M母線失電壓信號，電壓波形如圖10所示，具體操作時序如圖11所示。

3.6  10kV備自投裝置未放電說明
10kV備自投裝置放電條件為：在無外部閉鎖開入時，兩組10kV母線均失電壓。僅一組10kV母線失電壓或電源1、電源2失電壓，10kV備自投裝置不放電。

4  故障原因及整改措施
通過以上分析可以得出：110kV蓮成進Ⅰ線進105斷路器常閉輔助觸頭SA32、SA30，在105斷路器分閘時，未能使雙位置繼電器1ZJ1～1ZJ8勵磁，導致電源1電壓存在，是10kV備自投裝置拒動的根本原因。提出整改措施如下：
1）若不使用10kV進線備自投方式，斷開電源1、電源2電壓空氣開關。
2）將10kV備自投裝置定值“線路電壓1、線路電壓2檢查”控制字整定為0。
3）加強對變電站二次設備及自動裝置的專業巡檢。
4）斷開110kV蓮成進Ⅰ線進105斷路器或110kV蓮成進Ⅱ線進106斷路器，對10kV備自投裝置進行實際試驗，驗證斷路器輔助觸頭是否存在異常。

5  結論
結合此次事故，應充分考慮非正常運行工況下，相同型號的備自投裝置可能存在的拒動問題。進行保護裝置試驗時，需考慮各種可能工況，以保證保護裝置動作的可靠性和選擇性，從而確保電網安全、穩定運行。
