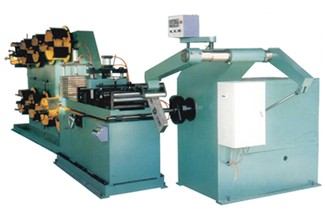

鐵芯卷繞機
TXJ鐵芯卷繞機是卷繞S11變壓器的專用設備，整機由鐵芯卷繞頭、機身、放料架三大部件組成。機身由導向、糾偏、限位、壓緊、切斷等機構能繞制單相和三相變壓器無接縫鐵芯。本機設計先進。自動化程序高，操作簡便，維修方便。電控采用變頻調速、傳動平穩；噪音小，效率高；電子可逆計數、精確可靠、制動性能好，頗受用戶歡迎。
|
TXJ鐵芯卷繞機主要技術參數： |
|||
|
型 號 |
TXJ-1 |
TXJ-2 |
TXJ-3 |
|
適合： |
30～800KVA |
800～1600KVA |
1250～2000KVA |
|
工件最大重量： |
2t |
2.5t |
3t |
|
放料架心軸漲縮范圍: |
460～520mm |
||
|
進料寬：mm |
≤220 |
≤280 |
≤320 |
|
卷繞回轉半徑: mm |
750 |
900 |
1200 |
|
總功率：kw |
9 |
13 |
13 |
|
動力頭主軸轉速：轉/分鐘 |
0～18 |
||
|
整機總重：kg |
4500 |
5000 |
5500 |
|
外形尺寸:（mm） |
|||
|
卷繞頭： |
1860x1500x1730 |
1960x1650x1880 |
2060x1750x1980 |
|
機 座: |
2065x800x1800 |
2065x800x1800 |
2065x800x1800 |
|
放 料: |
3700x840x2100 |
3700x840x2100 |
3700x840x2100 |
|
占地面積:（mm） |
9000x2500 |
9000x2500 |
10000x2500 |
