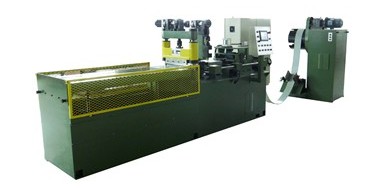

數控硅鋼片橫剪線（一剪一沖）
|
數控硅鋼片橫剪線（一剪一沖）的主要規格和技術參數 |
|||
|
參數項目 |
平行四邊形參數 |
矩形參數 |
|
|
剪切料厚 |
0.35m~0.5mm |
||
|
剪切料寬 |
20~240mm |
20~300mm |
|
|
剪切片長 |
500~800mm |
||
|
剪切速度 |
50片/min |
||
|
送料速度 |
120m/min |
||
|
剪切角度 |
45°（單向斜角） |
90° |
|
|
剪切毛刺 |
≤0.03mm |
||
|
剪切片長允差 |
L＜1000mm時±0.2mm L＞1000mm時±0.3mm |
||
|
沖孔孔徑 |
最大Φ14 |
||
|
料卷漲緊范圍 |
450~520mm |
||
|
整機總功率 |
7Kw |
||
|
外形尺寸 |
主機 |
3900×1200×1750 mm |
|
|
開卷機 |
800×1200×1900 mm |
||
|
電箱 |
1250×600×1750 mm |
||
|
重量 |
主機 |
1950Kg |
|
|
開卷機 |
1120Kg |
||
|
電箱 |
150Kg |
||
|
占地面積 |
10m2 |
||
