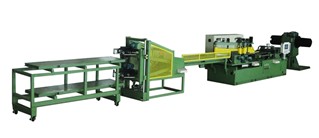

600數控硅鋼片橫剪線（二剪一沖/二剪二沖）
SKJ-600數控硅鋼片橫剪線是加工變壓器鐵心的專用設備。本機由雙軸開卷裝置，雙伺服電機送料裝置、沖孔裝置、V沖剪裝置及45度斜剪裝置（可旋轉至90度）、135度斜剪裝置、送片傳動裝置、自動上下分料裝置、自動升降裝置及控制柜等組成，本機采用PLC控制，觸摸屏顯示，伺服剪切。選擇剪切片型，輸入剪切尺寸、剪切數量后按下啟動按鈕，設備自動生產，完成設定量后設備自動停止。
|
SKJ-600數控硅鋼片橫剪線（二剪二沖）的主要規格和技術參數 |
||
|
序號 |
參數項目 |
參數 |
|
1 |
剪切料厚 |
0.23~0.35 |
|
2 |
剪切料寬 |
60~640 |
|
3 |
剪切片長 |
340~2000 |
|
4 |
剪切形狀 |
|
|
|
||
|
|
||
|
|
||
|
|
||
|
5 |
沖孔孔徑 |
用戶自定義 |
|
6 |
送料速度 |
200m/min |
|
7 |
剪切精度 |
±0.2 |
|
8 |
剪切角度精度 |
±0.025° |
|
9 |
剪切毛刺 |
≤0.02mm |
|
10 |
料卷外圓直徑 |
不大于Φ1000 |
|
11 |
料卷內徑 |
Φ500 |
|
12 |
料卷重量 |
不大于2250Kg |
|
13 |
開卷機卷筒的漲縮范圍 |
Φ470~Φ520 |
|
14 |
承料臺料高 |
不大于200mm |
|
15 |
出料方向 |
縱向出料 |
|
16 |
定位方式 |
中心定位自動集中調寬 |
|
17 |
步進功能 |
具有縱向、橫向步進功能 |
|
18 |
電機總功率 |
約30Kw |
|
19 |
占地面積 |
17200×4400mm |
