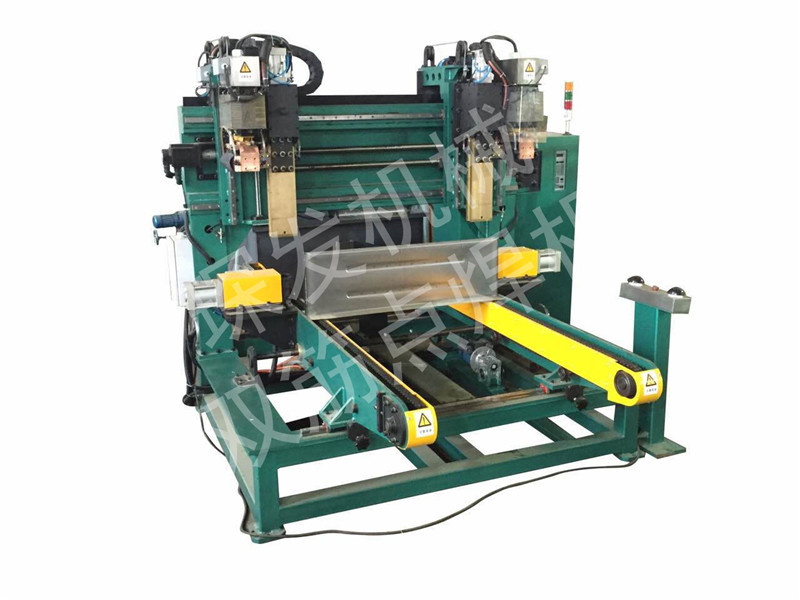

BWN-2×50型波紋油箱專用自動雙點焊專機
一．概述：
BWN-2×50型波紋油箱專用自動雙點焊機是專業用于波紋油箱加強筋點焊的專用設備。
二．主要技術參數：
輸入電源： 三相AC380V ±10%
頻 率： 50Hz
焊機電源容量： 100KVA
控制箱電源容量： 三相380V，8KW
焊接額定初級電流： 160A
次級空載電壓: 7.2V
負載持續率： 50%
氣源系統壓力： 大于0.4Mpa
冷卻水流量及壓力： 30L/min 0.2Mpa
最大焊接工件厚度： 1.5+1.5mm
焊接工件高度: 100mm-400mm
焊接工件長度： 300mm-1300mm
焊機外形尺寸: 4500x2400x2300mm
三．焊機組成：
本機由機架；橫梁立柱；XYZ三軸運動控制系統組成，其中X軸為伺服電機分成左右的XA和XB軸，Z軸為伺服電機分成左右的ZA和ZB軸，由PLC對其進行數字化控制，Y軸為下托架工件輸送的鏈條傳動，動力為變頻電機。BWN-2×50型波紋油箱專用自動雙點焊專機
